让土工膜使用的寿命更长一些，选好的土工膜是一方面，最重要的是怎样更好的焊接土工膜，这也是影响土工膜使用寿命的重要因素。

　　那么怎样更好的焊接土工膜呢：

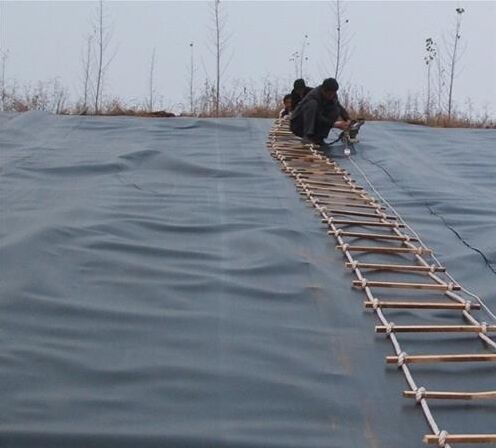

　　1.热锲焊机焊接工序分为：调节压力 设定温度 设定速度 焊缝搭接检查 装膜入机 启动马达 加压焊接。

　　2.土工膜接缝处不得有油污、灰尘，土工膜的搭接段面不应夹有泥沙等杂物，当有杂物时必须在焊接前清理干净。

　　3.每天焊接开始时，必须在现场先试焊一条0.9mm×0.3mm的试样,搭接宽度不小于10cm,并用拉力机现场进行剥离和剪切试验,试样合格后,便可用当时调整好的速度、压力、温度进行正是焊接。试样上需标明日期、时刻、环境温度。热锲焊机在焊接过程中，需随时注意焊机的运行情况，根据现场的实际情况对速度和温度进行微调。

　　4.焊缝要求整齐、美观、不得有滑焊、跳走现象。

　　5.在遇上土工膜长度不够时，需要长向拼接，应先把横向焊缝焊好，再焊纵缝，横向焊缝相距大于50cm应成T字型，不得十字交叉。

　　6.相邻土工膜焊缝应尽量错缝搭接，膜块间形成的结点，应为T字型，尽量减少十字型，纵模向焊缝交点处应用挤压焊机加强。

　　7.焊膜时不许压出死折，铺设土工膜时，根据当地气温变化幅度和土工膜性能要求，预留出温度变化引起的伸缩变形量。

　　8.当手提焊机的温度控制所指示的焊机温度低于200℃时，要用干净的布或棉纱掸掉再焊，必要时应重新打磨，切忌用手擦试。

　　9.当接缝处有结露、潮湿、泥沙等影响时，处理后再进行焊接。

　　10.在下雨期间或接缝有潮气、露水、或者大沙的情况下不能进行焊接土工膜，但采取防护措施是除外。

　　11.温度低于5℃时，按照规范要求不应施工，如果必须施工的话，焊接前应对焊机进行预热处理。

　　12.挤压焊接机在焊接过程中，应该经常检查枪头的滑块，磨损较严重时应及时更换滑块，以免损伤膜面。

　　13.土工膜在焊接时应该采用稳压性能好的发电机供电，在特殊情况下采用当地用电时，必须使用稳压器。

更多怎样更好的焊接土工膜？土工材料产品的规格/型号/参数/用途/作用/检测/施工/厂家批发报价等详细信息请联系在线客服

相关推荐
