复合土工膜

复合土工膜的详细资料:

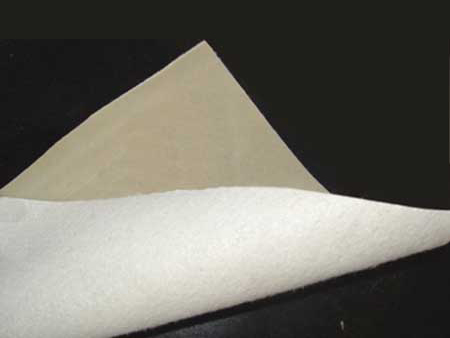

/uploads/201804/277.jpg

  复合土工膜在渠道防渗工程中的应用:近年来,土工合成材料在土木工程,尤其是在防洪抢险工程中的大量应用及其成效,引起了广大工程技术人员的高度重视。对于土工合成材料的应用技术,国家从防渗、反滤、排水、加筋、防护等方面,提出了规范性技术要求,大大加快了新材料的推广应用步伐。该材料在灌区渠道防渗工程中得到广泛应用,结合施工实践,浅谈复合土工膜的应用技术。

  1、复合土工膜性能

  复合土工膜(复合防渗膜)分为一布一膜和两布一膜,宽幅4-6m,重量为200—1500g/平方米,抗拉、抗撕裂、顶破等物理力学性能指标高,产品具有强度高,延伸性能较好,变形模量大,耐酸碱、抗腐蚀,耐老化,防渗性能好等特点。能满足水利、市政、建筑、交通,地铁、隧道、工程建设中的防渗,隔离,补强,防裂加固等土木工程需要。由于其选用高分子材料且生产工艺中添加了防老化剂,故可在非常规温度环境中使用。常用于堤坝、排水沟渠的防渗处理,以及废料场的防污处理。

  2.复合土工膜施工

  复合土工膜是在薄膜的一侧或两侧贴上土工布,形成复合土工膜。其形式有一布一膜、二布一膜、两膜一布等。

  土工布作为土工膜的保护层,使保护防渗层不受损坏。为减少紫外线照射,增加抗老化性能,最好采用埋入法铺设。

  施工中,首先要用料径较小的砂土或粘土找平基面,然后再铺设土工膜。土工膜不要绷得太紧,两端埋入土体部分呈波纹状,最后在所铺的土工膜上用细砂或粘土铺一层10cm左右过度层。砌上20-30cm块石(或砼预制块)作防冲保护层。施工时,应尽力避免石块直接砸在土工膜上,最好是边铺膜边进行保护层的施工。复合土工膜与周边结构物连接应采用膨胀螺栓和钢板压条锚固,连接部位要涂刷乳化沥青(厚2mm)粘接,以防该处发生渗漏。

  复合土工膜的接缝处理是一个关键工序,直接影响防渗效果。一般接缝方式有:①搭接:搭接宽度宜大于15cm;②热焊:宜于稍厚的土工膜基材,焊缝搭接宽度不小于5CM.(不推荐胶接,长时间水浸泡易开胶,防渗效果差.)

  根据多年实践证明,土工膜厚度不小于0.25mm,太薄可能产生气孔,且易在施工中受损而降低防渗效果。土工膜施工中,特别要注意做到铺设不宜过紧,不得打皱,拼接要牢固。要严格按技术规范施工,把好准备、铺设、拼接、检验和回填等五道质量关。由于复合土工膜良好的防渗效果,目前,宝鸡峡灌区节水改造与续建配套项目建设中,大量采用该材料,受到了设计、建设单位的广泛好评。<来源于水资源网,有修改.>

  复合土工膜特点:

  幅宽6米,目前国内最宽复合膜

  抗穿刺强度高,摩擦系数大

  耐老化性能好,适应环境温度范围大

  优良的抗排水性能

  适用于水利、化工、建筑、交通、地铁、隧道、垃圾处理场等工程

  主要技术指标: 400 500 600 700 800 900 1000 备 注 0.25~0.35 0.3~0.5

  断裂强度KN/m 5 75 100 120 140 160 180

  CBR顶破强力KN 11 15 19 22 25 28 30 纵横向

  撕破强力KN 0.15 0.25 0.32 0.40 0.48 0.56 0.62 纵横向

更多复合土工膜土工材料产品的规格/型号/参数/用途/作用/检测/施工/厂家批发报价等详细信息请联系在线客服


相关产品

  • 复合土工膜
  • HDPE土工膜防水土工膜
  • 两布一膜复合土工膜工程应用
  • 围坝工程复合土工膜的铺设施工工艺
  • 复合土工膜的产品特点及水利工程应用
  • 如何控制复合土工膜施工质量?
  • 加筋网格多层复合膜
  • 复合土工膜在工程中的铺设方法及技巧
  • 复合土工膜(两布一膜)
  • 长丝复合膜热氧老化的机理
  • 铺设土工膜特殊部位如何处理?
  • 复合土工膜的覆盖栽培注意事项有哪些?
  • 什么是新型建材复合模板?
